Rullstyrsko eller glidstyrsko, vilken typ som gäller
Det korta svaret är att en hiss Rullstyrsko passar bättre för höghastighetspassagerarhissar i mellan- och höghus, medan en hiss Sliding Guide Shoe är stochardvalet för godshissar och låghastighetspassagerarhissar. Båda tillhör den bredare kategorin av hissstyrskotyper, och det korrekta valet beror nästan helt på bilens hastighet, belastningsmönster och hur mycket smidighet en byggnad faktiskt behöver.
En styrsko sitter mellan hissstyrskenan och bilen eller motvikten, och håller båda rörliga strikt upp och ner längs skenan utan att böja, luta eller svänga under färd. Denna enstaka komponent har en direkt effekt på åkkomfort, rälsslitage och hur mycket underhåll som hisssystemet behöver under sin livslängd.
Hur en styrsko faktiskt fungerar inuti skaftet
Varje styrsko, oavsett typ, är byggd av tre kärndelar: skofodret som kommer i kontakt med skenan, styrskenskroppen den åker längs med, och styrskosätet som fäster monteringen till bilens ram eller motviktsram. På glidkonstruktioner kan den övre delen också bära en oljekopp som matar smörjmedel mellan skofodret och rälsytan, vilket minskar friktionen och förlänger fodrets livslängd.
Kärnkomponenter i en överblick
- Skofoder, slitytan som kommer i direkt kontakt med styrskenan
- Styrskenas kropp, det vertikala stålspåret går genom axeln
- Styrskosäte, fästet som förbinder skon med bilen eller motvikten
- Oljekopp, finns på glidtyper för att smörja foder och rälskontakt
När dessa delar väl har monterats och riktats in håller styrskon bilramen begränsad till en enda vertikal bana, vilket är exakt varför inriktningsnoggrannheten under installationen är lika viktig som själva materialkvaliteten på skon.

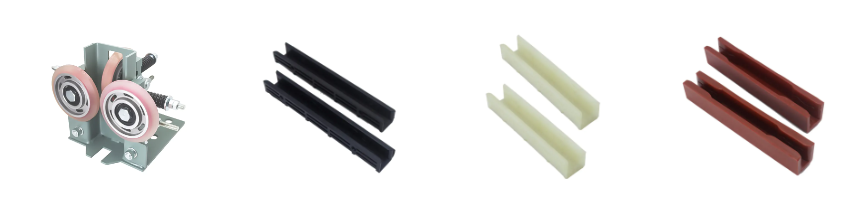

Rullstyrskostruktur och var den presterar bäst
En rullstyrsko ersätter det fasta glidfodret med en uppsättning roterande hjul som rullar längs styrskenans yta istället för att släpa över den. Eftersom kontaktpunkten rullar snarare än glider, sjunker friktionen kraftigt, vilket gör att bilen kan färdas i högre hastigheter med märkbart mindre vibrationer som överförs till kupén.
Denna rullande kontakt är huvudorsaken a tillverkare av rullstyrningsskor riktar sig vanligtvis till passagerarhissar i högre byggnader, där både hastighet och åkkvalitet ökar samtidigt. Rullstyrningsskor är också vanliga i moderniseringsprojekt där en äldre hiss uppgraderas till en snabbare passagerarenhet utan att den befintliga styrskenan ändras.
| Funktion | Typiskt beteende |
|---|---|
| Kontakttyp | Rullande hjulkontakt längs rälsytan |
| Friktionsnivå | Låg, minskar värmeuppbyggnad vid högre hastigheter |
| Smörjning behov | Minimala hjullager kräver endast periodiska kontroller |
| Gemensam inställning | Mellan till höga passagerarhissar |
Glidstyrskostruktur och var den presterar bäst
En glidande styrsko håller ett fast foder i kontinuerlig kontakt med skenan istället för att rulla över den. Denna design finns i två former: den fasta glidskon, som håller ett styvt läge mot skenan, och den elastiska glidskon, som använder en fjäderbelastad mekanism för att absorbera små ojämnheter i skenan och minska stöten som passerar in i bilen.
Fasta glidande styrskor används huvudsakligen på godshissar, där spelrummet på båda sidor av skon ska vara konsekvent och avståndet mellan fodret och skenans ovansida i allmänhet hålls inom intervallet 0,5 till 2 millimeter . Detta snäva, konsekventa spel är viktigare för fraktapplikationer eftersom ojämn belastning orsakar upprepade sidotryck på styrskoenheten.
Fasta kontra elastiska glidtyper
- Fast glidande styrsko, styv montering, vanligtvis ihopkopplad med frakthissar
- Elastisk glidsko, fjäderstödd foder, vanligen använd på låghastighetspassagerarhissar
- Båda typerna är beroende av en oljekopp i toppen av skon för att hålla fodret smord
- Båda typerna passar medel- och höghus som körs med lägre körhastigheter
Köpare som jämför en leverantör av glidsko mot ett rullbaserat alternativ, upptäcker vanligtvis att glidtyper kostar mindre att underhålla i långsammare system, eftersom fodret slits förutsägbart och bytesintervaller är lätta att planera kring rutinmässig service.
Jämföra hastighetsintervall mellan rull- och glidtyper
Hastighetsförmågan är den enskilt tydligaste skiljelinjen mellan de två hissstyrskotyperna. Diagrammet nedan illustrerar det allmänna hastighetsintervallet som varje typ vanligtvis matchas till i passagerar- och godshissprojekt.
Dessa intervall är generella industrimönster snarare än fasta gränser, eftersom det faktiska taket beror på hela hisssystemets design, inte enbart styrskon. Trots det förklarar mönstret varför rullstyrningsskor dominerar express- och höghusbilar medan glidtyper förblir vanliga på frakt- och lägre byggnader.
Spelrumstoleransskillnader mellan styrskotyper
Avståndet mellan skofodret och skenan påverkar direkt hur mycket rörelser från sida till sida en bil upplever. Tätare, mer konsekvent frigång minskar i allmänhet vibrationer men kräver mer exakt installation och rälsuppriktning.
Rullstyrskor tenderar att löpa med ett tightare effektivt gap eftersom hjulet bibehåller konstant rullande kontakt mot rälsen, medan glidskorna är inställda med ett litet arbetsspel så att fodret inte binder sig mot rälsytan under färd.
Adoptionsmönster av rullguideskor i högre byggnader
I takt med att byggnadshöjder och hisshastigheter har ökat i nybyggnads- och moderniseringsprojekt har efterfrågan stadigt skiftat mot rullbaserade system för personbilar. Linjen nedan speglar denna generella riktningstrend snarare än en fast statistik.
Denna förändring har till stor del drivits av två faktorer som rapporterats konsekvent i hissbranschens diskussioner: stigande förväntningar kring smidighet i passagerarbyggnader och en växande andel moderniseringsprojekt som ökar bilhastigheten utan att ersätta hela järnvägssystemet.
Prestandajämförelse mellan viktiga urvalsfaktorer
Att välja mellan rull- och gliddesign handlar ofta om att väga flera prestandafaktorer tillsammans snarare än att välja enbart baserat på hastighet. Radardiagrammet nedan placerar båda typerna mot fem faktorer som köpare vanligtvis utvärderar.
Rullstyrningsskor får generellt högre poäng på hastighetskapacitet, smidighet och bullerkontroll, medan glidande styrskor tenderar att få högre poäng för enkel underhåll och lasthantering för frakt, vilket är anledningen till att frakthissar fortfarande är mycket beroende av fasta glidkonstruktioner.
Installationskrav som påverkar långsiktig prestanda
Korrekt installation avgör om någon av ledskotyperna fungerar som avsett under hissens livslängd. De övre och nedre styrskorna måste installeras på samma vertikala linje när de väl monterats, utan skevhet eller vridning mellan dem, och båda måste vara i linje med mitten av säkerhetskäftenheten.
För fasta glidande styrskor som specifikt används på godshissar, bör spelrummet på båda sidor av skon förbli konsekvent längs hela färdlängden, och gapet mellan fodret och skenans övre yta hålls i allmänhet inom 0,5 till 2 millimeter intervall som beskrivits tidigare. Att få det här spelet fel åt endera hållet tenderar att visa sig snabbt som ojämnt slitage eller en grövre tur.
Installationskontrollpunkter värda att bekräfta
- Övre och nedre skor i linje med en enda vertikal linje
- Ingen synlig skevhet eller vridning över styrskosätet
- Inriktning centrerad mot säkerhetsbacken på både bil- och motviktssidor
- Konsekvent sidoavstånd bibehålls längs hela rälsdraget
- Oljekopp fylld och fungerar korrekt på glidande skor
Matchande guideskotyp till byggnad och hissanvändning
Att välja mellan en hissrullestyrsko och en hissglidstyrsko blir enkelt när byggnadsprofilen och hissuppgiften är klara. Tabellen nedan sammanfattar det allmänna mönstret som köpare och hissdelarteam vanligtvis följer.
| Byggnad eller hissprofil | Vanligt matchande guideskotyp |
|---|---|
| Höghus passagerarhiss | Rullstyrsko |
| Medelhög passagerarhiss | Rullstyrsko or elastic sliding guide shoe |
| Låghastighets passagerarhiss | Elastisk glidande styrsko |
| Godshiss | Fast glidande styrsko |
| Modernisering med hastighetsuppgradering | Rullstyrsko replacement |
Anläggningsteam som arbetar genom ett projekt för byte av hissguideskor utgår ofta från samma profilmatchning innan de begär prover från en anpassad hissguidesko leverantör, eftersom matchning av befintlig rälsbredd och skosätesmått är lika viktigt som att matcha själva styrskotypen.
Att känna igen när en guidesko behöver bytas ut
Guideskor slits gradvis och de flesta hissunderhållsteam lär sig att se efter en handfull konsekventa varningsskyltar snarare än att vänta på ett fullständigt misslyckande. Ovanliga rörelser från sida till sida i bilen, ett malande eller gnisslande ljud nära toppen eller botten av bilramen och synliga slitage på skofodret är de vanligaste tidiga indikatorerna.
Inköpsteam som hanterar ett bytesprogram för hissguideskor begär vanligtvis matchade dimensioner för både skenbredden och styrskosätet innan de beställer, eftersom även en välgjord sko kommer att fungera dåligt om passningen mot den befintliga skenan är felaktig. Arbetar med en etablerad hissguide skofabrik Kina baserad leveransrelation förkortar ofta denna matchningsprocessen eftersom produktionsteam kan referera rälsprofilritningar direkt mot befintliga verktyg.
Om Ningbo Yinzhou Fukangda Hiss Part Factory
Ningbo Yinzhou Fukangda Elevator Parts Factory grundades 2006 och är beläget i Da'ao Industrial Park, Yinzhou District, Ningbo City, Zhejiang-provinsen, Kina. Företaget fokuserar på forskning, utveckling, produktion och försäljning av hissdelar, och arbetar som både tillverkare av hissguideskor och hissguiderälsföretag som betjänar inhemska och internationella hissförsörjningskedjor.

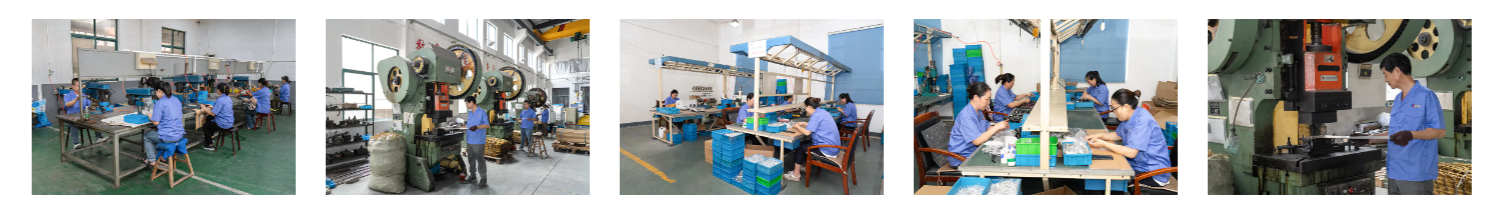

Produktionscentret kör en mängd avancerad hårdvara och plastbearbetningsutrustning tillsammans med mogna monteringslinjer och inspektionsprocedurer, vilket stöder precision, kvalitet och stabil leveranskontinuitet över varje produktionsparti. Som en OEM hissstyrsko and Kina tillverkare av hissguider , Fukangda har byggt upp ett långvarigt samarbete med erkända hissmärken som är verksamma på den inhemska marknaden, inklusive relationer som spänner över Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki och Singlins projektkanaler, vilket återspeglar ett starkt rykte som byggts upp under år av konsekvent utbud inom hissdelsindustrin.
Vanliga frågor
Det är en glid- eller rullanordning som är monterad mellan hisskorgen eller motvikten och styrskenan, och håller färden begränsad till en enda vertikal bana.
Den stabiliserar vagnen eller motvikten på skenan och förhindrar avböjning, lutning eller svängning medan hissen rör sig upp och ner.
En typisk installation använder fyra styrskor på bilramen och fyra på motviktsramen, placerade i de övre och nedre hörnen av varje.
Sitsen och rälskroppen är vanligtvis av metall, medan skofodret ofta är ett slitstarkt material utformat för att minska friktionen mot skenan.
Styrskenor finns i en rad standard T-formade profilstorlekar, med rätt storlek vald baserat på bilens vikt, hastighet och räckvidd mellan fästena.
Skenor monteras sektion för sektion på väggfästen inuti schaktet, kontrolleras för vertikal inriktning och sammanfogas med fiskplåtar innan styrskor monteras.
Tekniker mäter räls bredd, planhet på arbetsytan och vertikal inriktning längs axeln med hjälp av bromsok och rakhetskontroller på flera punkter.
