Elevator Sliding Guide Shoe: Typer, urval & jämförelseguide

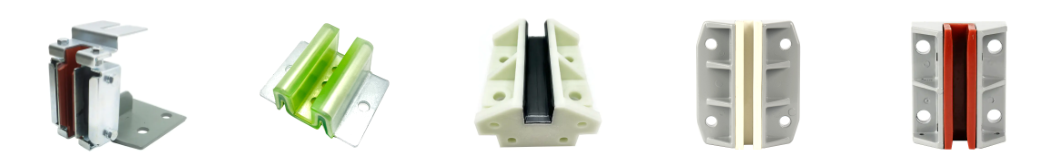

Vanliga typer och egenskaper

Glidande styrskor för hissar är i allmänhet grupperade efter hur de absorberar ojämnheter i skenorna och efter fodermaterialet som används vid kontaktpunkten. Att välja mellan dessa typer påverkar åkkomforten, ljudnivån och hur ofta linern behöver bytas ut, så att förstå skillnaderna är ett praktiskt första steg för alla köpare av hissdelar.

Linermaterial är en av de viktigaste egenskaperna inom varje typ, eftersom det direkt bestämmer friktionsbeteende, ljudnivå och slitagehastighet. Vanliga fodermaterial inkluderar standardnylon, oljeinbäddad självsmörjande nylon och polyoximetylen (POM), var och en erbjuder olika balans mellan slitstyrka, ljuddämpning och kostnadseffektivitet. Att välja rätt kombination av skotyp och fodermaterial styrs vanligtvis av hisshastighet, vagnsvikt och rälsskick, som diskuteras mer i detalj i urvalsavsnittet nedan.

Arbetsprincip och struktur

En hissglidande styrsko fungerar genom att upprätthålla kontinuerlig kontakt mellan ett utbytbart foder och styrskenan när bilen eller motvikten färdas vertikalt, vilket begränsar sidorörelser samtidigt som den tillåter fri vertikal rörelse. Strukturen är avsiktligt enkel, vilket är en del av varför glidande styrskor förblir en pålitlig, brett specificerad komponent inom hissindustrin.

Under drift lindas rälskontaktkanalen runt huvudet på den T-formade styrskenan, med fodret som absorberar friktion på alla kontaktytor när bilen rör sig. I fjäderbelastade konstruktioner tillåter fjäderelementet fodret att röra sig något inåt och utåt, vilket kompenserar för små rälsförskjutningar utan att överföra ett hårt stöt i bilramen. Eftersom fodret är den primära slitagekomponenten är dess material och tjocklek konstruerade för att ge en förutsägbar, gradvis sliten yta som kan inspekteras och bytas ut i god tid innan den påverkar åkkvaliteten eller rälskontaktens integritet.

Applikationsscenarier och urvalskriterier

Hissskjutbara styrskor appliceras över passagerarhissar, godshissar och motviktsenheter, med rätt konfiguration beroende i första hand på hissens nominella hastighet, vagnens belastning och styrskeneprofilen. Att matcha dessa variabler korrekt påverkar åkkvaliteten, ljudnivån och hur ofta underhållsteam behöver schemalägga byte av liner.

Nominell hastighet är i allmänhet den enskilt mest inflytelserika faktorn vid val av styrsko, eftersom högre hastigheter ökar både frekvensen av rälskontaktshändelser och passagerarnas känslighet för alla överförda vibrationer. Munkdiagrammet nedan illustrerar en allmän, representativ uppdelning av var glidande styrskor används oftast i hissar, vilket är användbart sammanhang när man utvärderar typiska efterfrågemönster i en byggnadsportfölj eller flotta.

Innan du granskar diagrammet är det värt att notera att de faktiska proportionerna varierar beroende på region, byggnadstyp och hissålder, så siffrorna nedan bör läsas som ett allmänt representativt mönster snarare än ett exakt marknadsmått. Diagrammet delar in typisk användning av glidsko i fyra breda kategorier: låg- och medelhastighetspassagerarhissar, frakt- och lasthissar, motviktsenheter över hastighetsklasser och moderniserings- eller eftermonteringsprojekt. Denna typ av uppdelning hjälper till att illustrera varför urvalskriterierna för linermaterial skiljer sig så mycket mellan en fraktansökan och en passageraransökan som körs med en högre arbetscykel.

Det största segmentet i denna representativa uppdelning är låg- och medelhastighetspassagerarhissar, vilket återspeglar hur brett glidande styrskor specificeras i bostads- och kommersiella byggnader där nominella hastigheter förblir inom det bekväma arbetsområdet för glidkontakt. Frakt- och lasthissar utgör det näst största segmentet, eftersom dessa applikationer generellt sett prioriterar bärande hållbarhet framför de mjukare köregenskaperna som är förknippade med rullstyrningsskor. Motviktsenheter framstår som en meningsfull andel eftersom glidande styrskor vanligtvis används på motvikter även i hissar där själva bilen har uppgraderats till rullstyrningsskor, eftersom åkkomforten med motvikt är mindre kritiskt för passagerarna. Moderniserings- och ombyggnadsprojekt representerar en mindre men stadig andel, vilket återspeglar den pågående ersättningscykeln för åldrande hissflottor. Det här mönstret förklarar också varför många tillverkare av hissdelar har ett brett utbud av konsolstilar, eftersom eftermonteringsprojekt ofta behöver matcha äldre OEM-monteringskonfigurationer från flera originalmärken. Facility managers som övervakar stora hissportföljer tycker ofta att det är användbart att spåra denna typ av användningsfördelning internt, eftersom det hjälper till att förutsäga vilka linermaterial och konsoltyper som kommer att få den högsta utbytesvolymen. Att känna igen vilket segment en given hiss faller in i är ett praktiskt första steg innan du begär en offert från en tillverkare eller leverantör av styrsko.

Detaljerad jämförelse av glid- och rullstyrskor

Glidande styrskor och rullstyrningsskor håller båda hisskorgen i linje med styrskenan, men de skiljer sig meningsfullt i mekanism, köregenskaper och underhållsprofil. Att förstå dessa skillnader hjälper köpare att undvika att specificera fel komponenttyp för en given hiss märkhastighet och arbetscykel.

Linermaterial är den andra stora jämförelsepunkten inom glidande styrskor själva, eftersom olika polymerfoder erbjuder olika livslängd under liknande driftsförhållanden. Det staplade kolumndiagrammet nedan jämför det relativa servicebidraget från tre vanliga fodermaterial över två driftsfaktorer: slitstyrka och ljuddämpande prestanda, vilket ger en kombinerad bild av hur varje material byter ut dessa två egenskaper.

Innan du tittar på diagrammet, observera att faktisk slitagelivslängd och bullernivåer i hög grad beror på skenans tillstånd, smörjningsmetoder och hissens arbetscykel, så de visade värdena representerar generella relativa jämförelser snarare än fasta garantier för alla installationer. De tre materialen som jämförs är standardnylon, oljeinbäddad självsmörjande nylon och POM. Varje kolumn är uppdelad i två staplade segment som representerar ett relativt slitstarkt bidrag och ett relativt bullerdämpande bidrag, så att den totala kolumnhöjden återspeglar den totala relativa prestandan över båda faktorerna kombinerat.

Diagrammet visar en tydlig utveckling från standardnylon genom oljeinbäddad nylon till POM, med den totala pelarhöjden som ökar över både slitstyrka och ljuddämpning när materialen blir mer specialiserade. Standardnylon erbjuder vanligtvis den mest grundläggande prestandaprofilen bland de tre, vilket är anledningen till att det är vanligt i frakt- och applikationer med lägre arbetscykel där komponentkostnadseffektiviteten uppväger fördelen med förlängd linerlivslängd. Oljeinbäddad självsmörjande nylon visar ett betydelsefullt steg upp i slitstyrka eftersom det inbäddade smörjmedlet minskar ytfriktionen vid kontaktpunkten, vilket också bidrar till en måttlig förbättring av ljuddämpningen. POM visar den starkaste kombinerade prestandan i denna jämförelse, till stor del på grund av dess högre inneboende styvhet och dimensionella stabilitet, vilket hjälper till att bibehålla konsekvent kontaktgeometri med skenan över ett längre serviceintervall. Denna utveckling illustrerar varför moderniseringsprojekt för hissar och passagerarhissar med högre arbetscykel ofta anger POM eller oljeinbäddade nylonfoder snarare än standardnylon, även om standardnylon fortfarande är ett rimligt val för tillämpningar med lägre efterfrågan. Det är värt att notera att ljuddämpningsprestandan också påverkas av fjäderkalibrering och skeninriktning, inte enbart fodermaterial, så valet av foder bör övervägas tillsammans med korrekt installation och justeringspraxis. Underhållsteam som jämför lineralternativ bör begära tillverkarens vägledning om förväntad slitagelivslängd för deras specifika hisshastighet och arbetscykel snarare än att enbart förlita sig på allmänna materialjämförelser som den som visas här. Eftersom linerbyte är en rutinunderhållsuppgift, standardiserar många köpare på ett enda linermaterial över en flotta för att förenkla inventering och ersättningsplanering.

Branschtrender för kompatibilitet med styrsko och rälshastighet

Eftersom hissens nominella hastigheter generellt har trendat uppåt över nya installationer, har förhållandet mellan styrskotyp och rälshastighet blivit en allt viktigare del av specifikationsdiskussioner. Spridningsdiagrammet nedan presenterar en allmän, illustrativ bild av hur användningen av glid- och rullstyrningsskor tenderar att fördela sig över en rad hisshastigheter, baserat på allmän industriobservation snarare än en specifik uppmätt datauppsättning.

Innan du granskar diagrammet är det värt att betona att individuella byggnadskrav, rälskvalitet och förväntningar på åkkomfort kan förskjuta ett givet projekt mot någon av styrskotyperna utanför detta allmänna mönster. Varje punkt på diagrammet representerar ett allmänt applikationsexempel, ritat med nominell hastighet på den horisontella axeln och relativ körbehovsprioritet på den vertikala axeln, för att illustrera var applikationer med glidande styrsko tenderar att samlas i förhållande till applikationer med rullstyrsko.

Spridningsmönstret visar glidande styrskoapplikationer, i den ljusare nyansen, grupperade mot området med lägre hastighet och lägre åkkomfortprioritet i diagrammet, medan rullstyrningsskoapplikationer, i den mörkare nyansen, samlas mot området med högre hastighet och högre åkkomfortprioritet. Denna klustring återspeglar det allmänna industrimönstret där glidkontakten förblir fullt tillräcklig vid lägre hastigheter, eftersom friktionsrelaterade vibrationer och värmealstring håller sig inom ett hanterbart område. När den nominella hastigheten ökar, ökar vanligtvis även förväntningarna på åkkomforten, särskilt i kommersiella och höga passagerarbyggnader, vilket ändrar specifikationspreferensen mot rullstyrningsskor som minskar friktionsrelaterade vibrationer vid högre körhastigheter. Det finns en synlig övergångszon i mitten av diagrammet där båda typerna av styrsko visas, vilket återspeglar verkliga projekt där hastigheten ensam inte helt avgör valet, eftersom faktorer som rälskvalitet, byggnadens användningsmönster och moderniseringsbudget också spelar en roll. Denna övergångszon är en viktig takeaway för specifikationsteam, eftersom den visar att mellanhastighetshissar inte automatiskt är begränsade till en typ av styrsko och bör utvärderas utifrån en kombination av faktorer snarare än enbart hastighet. Det förklarar också varför vissa hisstillverkare och moderniseringsentreprenörer fortsätter att specificera väldesignade glidande styrskor, inklusive fjäderbelastade och sammansatta linertyper, även vid hastigheter där rullstyrningsskor är vanliga, särskilt när kostnadseffektivitet och mekanisk enkelhet förblir prioriteter. För köpare som hanterar hissflottor med blandade hastigheter är det här mönstret en användbar utgångspunkt för att gruppera enheter efter trolig styrskotyp innan de begär offerter från en tillverkare eller leverantör av glidsko för hissar.

Denna typ av applikationsmatchande arbete drar nytta av en tillverkare med bred praktisk erfarenhet av flera hissmärken och hastighetsklasser. Ningbo Yinzhou Fukangda Elevator Parts Factory, grundad 2006 och baserad i Da'ao Industrial Park, Yinzhou District, Ningbo City, Zhejiang-provinsen, är en hisskomponenttillverkare och fabrik specialiserad på forskning, utveckling, produktion och försäljning av hisskomponenter, inklusive glidande styrskor. Företagets produktionscenter driver en rad hårdvaru- och plastbearbetningsutrustning tillsammans med mogna produktionslinjer och inspektionsprocedurer, vilket stöder konsekvent precision och kvalitet i hela utbudet. Under loppet av sin verksamhetshistoria har företaget byggt upp samarbetserfarenhet med väletablerade hissmärken inklusive Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific och Suzuki, vilket återspeglar bred förtrogenhet med konsolkonfigurationer och rälsprofiler som används över olika hisssystem, vilket är särskilt relevant för blandningsprojekt för modernisering av hissar och eftermontering av hissar.

Underhållsvägledning för tillförlitlig drift på lång sikt

Rutininspektion och lämpligt byte av liner är det som gör att glidande styrskor presterar konsekvent under hissens livslängd. Eftersom fodret är designat som en slitagekomponent är ett strukturerat inspektionsschema i allmänhet mer effektivt än att vänta på märkbara problem med åkkvaliteten innan man vidtar åtgärder.

1. Inspektera fodrets tjocklek och yttillstånd regelbundet, kontrollera om det finns ojämnt slitage som kan indikera felinriktning på skenan eller för högt fjädertryck.
2. Bekräfta att skensmörjning appliceras och underhålls i enlighet med hissens driftkrav, eftersom otillräcklig smörjning påskyndar linernötningen på glidande skor.
3. Kontrollera fjäderspänningen och spelet på fjäderbelastade skor för att bekräfta att de ligger inom tillverkarens specificerade justeringsintervall.
4. Lyssna efter ovanligt ljud eller vibrationer under drift, vilket ofta signalerar linerslitage, rälsförskjutning eller ett lossat monteringsfäste innan mer synliga symptom uppträder.
5. Kontrollera att monteringsfästets bultar förblir korrekt åtdragna, eftersom vibrationer med tiden gradvis kan lossa fästena på både bilen och motviktsstyrskoenheterna.
6. Byt ut liners proaktivt när slitaget närmar sig tillverkarens rekommenderade minimitjocklek, snarare än att vänta tills rälskontakten äventyras.

Att upprätthålla en enkel inspektionslogg som registrerar fodertjockleksmätningar över tid gör det lättare att förutsäga utbytestider och planera reservdelsinventeringen snarare än att reagera på oväntat slitage. Eftersom byte av foder vanligtvis är en rutinmässig uppgift med låg komplexitet jämfört med service med rullstyrningsskolager, behandlar många underhållsteam det som en del av ett regelbundet servicebesök. Att arbeta med en tillverkare av glidsko för hissar som erbjuder konsekvent produktkvalitet och lättillgängliga ersättningsfoder hjälper till att minimera den tid som hissar tillbringar ur drift under rutinunderhåll.
